検査項目 |
基 準 等 |
合否 |
絶 縁 抵 抗
(通電前) |
絶縁抵抗計にて、絶縁抵抗3MΩ以上であること。 |
絶縁抵抗値 |
合格 |
∞ |
絶 縁 耐 力 |
プラグ充電部-筐体金属部間に1kVを印加し、漏浅電流が
10mA以下にて、増大なく1分間保持すること。 |
漏浅電流値 |
合格 |
1.7mA |
通 電 試 験 |
消費電力を測定し、運転直後と20分以上
運転後にて、変動が±50%以内であること。 |
運転直後 |
20分以上後 |
合格 |
0.37A |
0.37A |
絶 縁 抵 抗
(通電後) |
絶縁抵抗計にて、絶縁抵抗3MΩ以上であること。 |
絶縁抵抗値 |
合格 |
∞ |
内 部 異 常 放 電 |
運転中に装置ボックス内部のオゾン濃度を
測定し、著しい上昇が見られないこと。 |
外気 |
ボックス内 |
合格 |
0.005ppm |
0.002ppm |
ガ ス 流 量 |
オゾンガス出口の流量が、10L/minを超えること。 |
測定流度 |
合格 |
12L/min |
オ ゾ ン 濃 度 |
吐出オゾンガス濃度が400ppmを超えること。 |
測定濃度 |
合格 |
571ppm |
オ ゾ ン 発 生 量 |
上記のオゾン発生量を計算し500mg/hrを超える事 |
オゾン発生量 |
合格 |
881mg/hr |
外 観 検 査 |
傷、汚れ、凹み、錆等、外観に異常のないこと。 |
合格 |
特 記 事 項 |

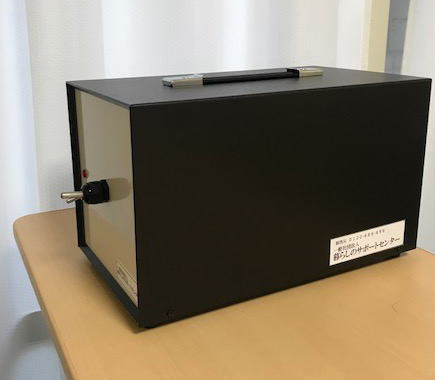

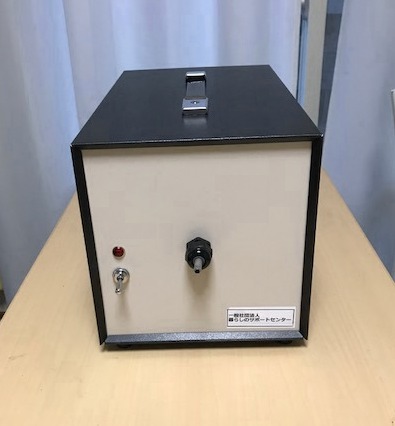

サイズ:W20㎝ H20.5㎝ D35㎝ |
|
